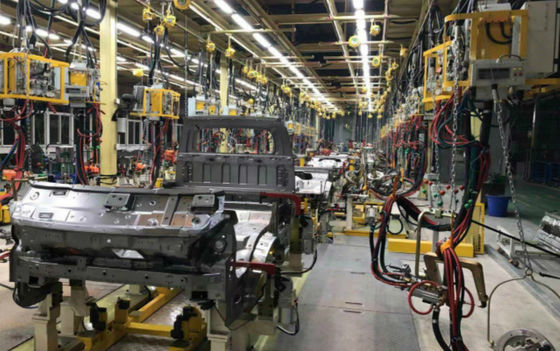

Attraverso la linea di produzione della saldatura automatica dell'automobile D7 progetto

Attraverso la linea di produzione della saldatura automatica dell'automobile D7 progetto

1. Nome di progetto

Attraverso la linea di produzione della saldatura automatica dell'automobile D7 progetto

2. Tempo di implementazione di progetto

2018,3

3. Introduzione di progetto

Modelli: 4 modelli collinear

Capacità: 20JPH

Robot: Kawasaki

Quantità: 8 insiemi

Linea principale che trasporta metodo: scivolo del letto del rullo

Forma superiore speciale: Prenda (parete anteriore/copertura superiore)

4. Tecnologia di base

Analisi indipendente del Se, pianificazione indipendente di intera linea

Come uno dei quattro processi principali nell'industria automobilistica, il processo di saldatura è manifesto. Mette la missione sulle spalle importante di formazione del corpo e di fornitura della struttura sostenente per il veicolo. Oltre ad assicurare l'aspetto e la forma, deve anche assicurare che tutte le parti dell'assemblea finale la precisione del punto componente dell'installazione, in modo dal suo processo sia molto più complicati degli altri tre processi principali. La pianificazione e la disposizione della linea di produzione non solo devono considerare dagli aspetti di assicurazione di precisione, di efficienza di produzione, della logistica di distribuzione e dello stoccaggio, ma inoltre sono limitate dall'area della pianta e dalla struttura, termini esistenti quali i corridoi della pittura. Non c'è piano perfetto della disposizione, solo il piano della disposizione più adatto attualmente.

Spaccando il processo e determinazione del numero delle stazioni

Il dipartimento di progettazione entra nella struttura di prodotto globale, nei disegni e negli itinerari trattati, definisce il contenuto del processo di saldatura e poi taglia il processo in posto fisso. I seguenti principi devono essere seguiti:

(1) la saldatura a punti è calcolata generalmente secondo il periodo di operazione medio di ogni punto di saldatura di 3s;

(2) dovuto all'emissione di polvere bassa ed efficienza bassa del lavoro della saldatura ad arco, è necessario da sistemarla così concentrata come possibile evitare la dispersione;

(3) di funzionamento di caricamento, prendere il tempo, premere e l'apertura dei dispositivi può essere fissato secondo esperienza precedente;

(4) l'efficace orario di lavoro + il termine di consegna di un posto fisso non saranno maggiori dell'orario di lavoro della stazione;

(5) la perdita della stazione nella disposizione di trasporto deve essere considerata.

Metodo di consegna di assemblea di pannello laterale

La maggior parte dell'assemblea della parete laterale appartiene alla superficie dell'aspetto di diploma di maturità, che richiede l'alta qualità di superficie. Di conseguenza, il suo metodo di trasporto deve considerare l'efficienza di trasporto, se abbia bisogno dell'inventario, dell'area della disposizione della linea della parete laterale e di altri fattori. Può essere diviso nella parete lata unico che trasporta e ci sono due generi di appoggio che trasportano per entrambi i lati.

(1) singolo trasporto della parete laterale

Vantaggi: basso costo, pinza di presa integrata e trasportare, nessuna necessità installare esclusivamente spalmatore e pinza di presa;

Svantaggi: 1: Soltanto un'assemblea può essere restituita per trasportare l'assemblea seguente dopo che i lavori sono ultimati ed il battito è basso; 2: Non c'è inventario dell'amplificatore, quando la linea laterale è anormale, direttamente colpirà l'arresto di intera linea di produzione e non c'è stanza per attenuare; 3: Dopo che la parete laterale è trasportata, deve essere usata con il dispositivo di giro.

Campo di applicazione: Applicabile alle linee di saldatura con un tempo relativamente basso ed alle linee laterali deve essere sistemato da entrambi i lati della linea principale e la stazione dell'assemblea deve essere usata con il dispositivo di vibrazione.

(2) trasporto sostenente da entrambi i lati

Vantaggi: alta efficienza di trasporto, formulazione flessibile dell'inventario dell'amplificatore e non limitato trasportando distanza, selezione flessibile di dispositivi della stazione dell'assemblea.

Svantaggi: Deve essere usato con le pinze di presa automatiche o i robot afferranti ed il costo è alto.

Campo di applicazione: adatto a linee di produzione di alto-tatto, quando l'area dell'officina è grande ed a linea laterale proviene lontano dalla linea principale.
