Linea di saldatura a cabina ad alta flessibilità per la saldatura spot MAG MIG

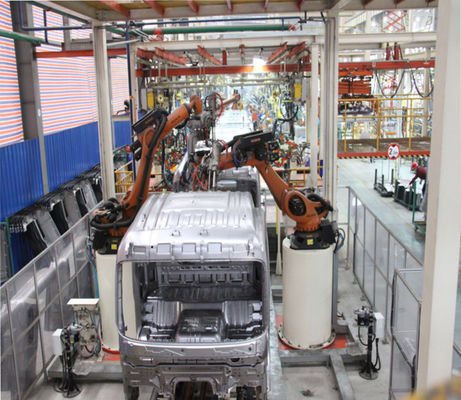

Linea di saldatura della carrozza

Introduzione di progetto: Linea di saldatura di automazione dell'assemblea della carrozza del camion pesante progetto di rinnovamento. Quattro modelli sono sulla stessa linea, 65 unità per spostamento, modello del robot: 12 unità di KUKA

Come uno dei quattro processi principali nell'industria automobilistica, il processo di saldatura è manifesto. Mette la missione sulle spalle importante di formazione del corpo e di fornitura della struttura sostenente per il veicolo. Oltre ad assicurare l'aspetto e la forma, deve anche assicurare che tutte le parti dell'assemblea finale la precisione del punto componente dell'installazione, in modo dal suo processo sia molto più complicati degli altri tre processi principali. La pianificazione e la disposizione della linea di produzione non solo devono considerare dagli aspetti di assicurazione di precisione, di efficienza di produzione, della logistica di distribuzione e dello stoccaggio, ma inoltre sono limitate dall'area della pianta e dalla struttura, termini esistenti quali i corridoi della pittura. Non c'è piano perfetto della disposizione, solo il piano della disposizione più adatto attualmente.

Selezione della linea principale che trasporta metodo

La linea principale che trasporta il metodo determina il tempo e l'efficienza di trasporto, determina l'efficace orario di lavoro della stazione ed è la base per la divisione del processo e della determinazione del numero delle stazioni. La linea principale che trasporta i metodi è attualmente comunemente usata in tre modi: ricambiando barretta che trasportano, scivolo del letto del rullo che trasporta ed accompagnante trasporto del dispositivo. La scelta specifica di cui il metodo deve essere considerato congiuntamente ad efficienza, a tempo di ciclo ed a costo.

(1) ricambiando trasporto della barretta

Vantaggi: prezzo basso, trasporto affidabile, piccola orma.

Svantaggi: L'efficienza di trasporto è bassa. Generalmente, il periodo di trasporto della barretta ricambiante raggiunge 28s (sollevamento compreso, trasportare, abbassare e ritirare delle azioni) e può trasportarsi soltanto in una linea retta. Se ci sono molte stazioni, può essere sistemato soltanto nelle sezioni e l'accuratezza di trasporto è relativamente bassa. Povera, deve essere usata con un dispositivo di posizionamento.

Campo di applicazione: È utilizzato generalmente in linee di produzione con i battiti bassi e un numero relativamente piccolo delle stazioni. Non è raccomandato per usare se ci sono più di 10 stazioni di trasporto.

(2) trasporto di scivolo del letto del rullo

Vantaggi: il prezzo modico, il trasporto affidabile, alta efficienza del trasporto (il tempo di trasmissione può raggiungere circa 16s), trasporto non è limitato dalla distanza, può essere girato a volontà e disposizione flessibile.

Svantaggi: Il modo di rotazione e la disposizione della necessità vuota di scivolo di essere considerato, che prenderà più spazio della disposizione, il costo del letto di rotolamento di potere è alti e l'accuratezza di trasporto è povera, in modo da deve essere usata con un dispositivo di posizionamento.

Campo di applicazione: È adatto a linee di produzione con gli alti battiti e tantissime stazioni ed è attualmente il più ampiamente usato nell'industria automobilistica.

(3) accompagnando trasporto del dispositivo

Vantaggi: il più alta efficienza di trasporto, l'alta precisione di posizionamento, la funzione del meccanismo di trasporto ed il dispositivo di posizionamento sono integrati, nessun dispositivo di posizionamento supplementare è richiesto, il tempo di sollevamento è ridotto ed il tempo di trasporto può raggiungere 8s.

Svantaggi: Il costo di singolo dispositivo accompagnante di trasporto è alto e la precisione di posizionamento del letto di rotolamento di potere è ancora alta. Il metodo di rotazione e la disposizione della necessità vuota di scivolo di essere considerato, che prende molto spazio della disposizione.

Campo di applicazione: È adatto a disposizione delle linee di saldatura con il tempo ultraelevato sopra 50JPH.
