Linea laterale ingegneria di Beiqi Zhenjiang N60 di Project/BIW

Linea laterale progetto di Beiqi Zhenjiang N60

1. Nome di progetto:

Linea laterale progetto di Beiqi Zhenjiang N60

2. Tempo di progetto:

Maggio 2019

3. Posizione di progetto

Pianta di Beiqi Zhenjiang

4. Introduzione di progetto:

Modelli: BE21 piattaforma (modelli correnti N60/N61, 2 modelli riservati) 4 modelli

Capacità: 30JPH

Battito: 108S

Robot: Marca di KUKA, quantità 25

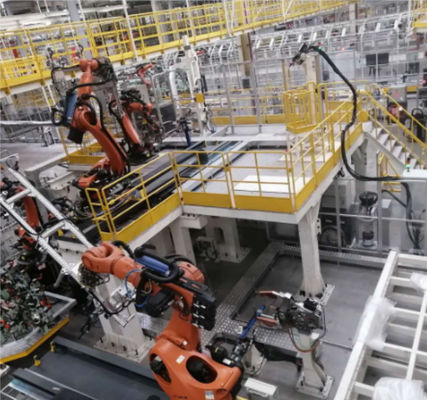

Forma di commutazione di modello: piattaforma girevole tetraedrica del lato, tavola dello scorrevole di sette-asse, sistema bibliotecario trasversale di commutazione della tavola dello scorrevole, tenace il sistema di guida visivo, impianto di alimentazione materiale del AGV, sistema di SME, sistema di rivestimento automatico della colla del robot

4. Tecnologia di base:

1. Piattaforma girevole del tetraedro intorno alla tecnologia della tavola di scivolamento di sette-asse e del lato

2. Inter-facendo scorrere il sistema bibliotecario di commutazione della tavola, tenace il sistema di guida visivo, impianto di alimentazione materiale del AGV

3. Un sistema di SME, sistema d'incollatura automatico del robot

Analisi per principio di funzionamento e della struttura del dispositivo di trasmissione della linea di produzione di saldatura dell'automobile

Prendendo il dispositivo di trasmissione dell'assemblea di pannello laterale dell'automobile come esempio, la suoi struttura e principio di lavoro saranno analizzati dettagliatamente sotto.

Il dispositivo di trasmissione della catena di montaggio del pannello laterale di certo tipo di veicolo adotta una quattro-stazione che ricambia il dispositivo della barretta, che può realizzare il movimento orizzontale e verticale. L'analisi di funzione e della struttura di ogni sotto-insiem'è come segue:

La struttura del bordo basso di ogni stazione

Le basi di appoggio di ogni stazione sono collegate insieme tramite i piatti di collegamento per formare il dispositivo sostenente di intera linea di saldatura dell'automobile, che deve sostenere sia l'intero dispositivo di trasmissione che il dispositivo di saldatura. Inoltre, per assicurarsi che il dato del dispositivo e le parti del corpo siano coerenti, disegni il righello di dato sul bordo basso secondo il dato di progettazione. Il dispositivo di livellamento nella la figura pricipalmente svolge un ruolo nel livellamento del dispositivo di trasmissione intero.

Quanto sopra è la struttura principale del dispositivo di trasmissione e ci sono alcuni dispositivi ausiliari inoltre:

Dispositivo di bloccaggio dell'amplificatore

Complessivamente dispositivi di bloccaggio di 4 amplificatori sono installati nella linea di saldatura dispositivo di trasmissione, che si distribuiscono rispettivamente ad entrambe l'estremità del telaio di sollevamento, pricipalmente per attenuare e chiudere il movimento a chiave orizzontale «dello scorrevole commovente». Il processo specifico è: quando «lo scorrevole commovente» si accinge al movimento all'estremità del dispositivo di trasmissione, contatta con l'amplificatore per rallentare la velocità del movimento: quando «i movimenti dello scorrevole commovente» verso l'estremità del dispositivo di trasmissione, l'opzione di viaggio ordina il cilindro per premere e riparare sul commovente il blocchetto di limite sul piatto dello scorrevole svolge così un ruolo chiudente. Il dispositivo realizza l'inizio lento ed i requisiti di movimento lenti di arresto del dispositivo di trasmissione della linea di saldatura dell'automobile e si accerta del funzionamento sicuro ed affidabile del dispositivo di trasmissione.

7. Dispositivo di sicurezza

Questo dispositivo è nel complesso dispositivo di trasmissione installato 3 e la sua funzione principale è di sollevare sull' intera «struttura con il crick di sollevamento» per facilitare la manutenzione dai lavoratori.
