1. Numero di progetto: ZB21008

2. Nome di progetto: Progetto dell'importazione di automazione di Changqing Changqing T11

3. Posizione di progetto: Macchinario Co., srl - base di Hefei Changqing di Tongxiang

4. Introduzione di progetto: Area di automazione del sotto-insieme del pavimento della parte anteriore EP12 e della parete laterale (5 robot), area di automazione della parete laterale EP12 (2 robot), area di automazione della stazione di lavoro del robot EP12 (6 robot)

Questo progetto è pricipalmente una linea di produzione comune della piattaforma modello sviluppato dai modelli di Chery T19C&T18 due del macchinario di Hefei Changqing. La linea corpo pricipalmente è prodotta tramite controllo di automazione dello SpA e dei robot.

5. Lo stato attuale del progetto: fabbricazione in serie

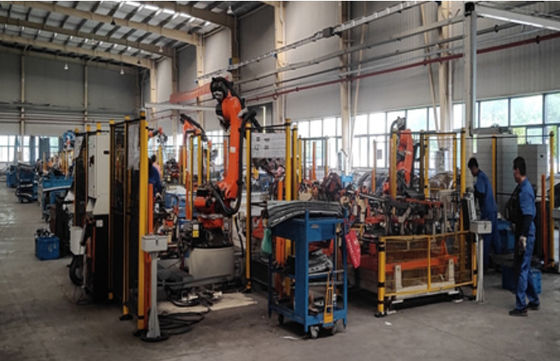

Pic1

Pic2

Analisi per principio di funzionamento e della struttura del dispositivo di trasmissione della linea di produzione di saldatura dell'automobile

Prendendo il dispositivo di trasmissione dell'assemblea di pannello laterale dell'automobile come esempio, la suoi struttura e principio di lavoro saranno analizzati dettagliatamente sotto.

Il dispositivo di trasmissione della catena di montaggio del pannello laterale di certo tipo di veicolo adotta una quattro-stazione che ricambia il dispositivo della barretta, che può realizzare il movimento orizzontale e verticale. L'analisi di funzione e della struttura di ogni sotto-insiem'è come segue:

sollevamento della struttura con il crick

Questa struttura è «il sollevamento della struttura con il crick» direttamente relativa al dispositivo di sollevamento, che è una delle componenti importanti di intero dispositivo di trasmissione e può essere sollevato liberamente ed abbassato con il dispositivo di sollevamento.

La piattaforma sostenente (1) (2) (3) è collegato con il piatto di collegamento in modo che parecchie strutture indipendenti formino una linea completa e la barra cilindrica determinata dell'ingranaggio ed il cilindro spinto ausiliario nel dispositivo di sollevamento direttamente sono abbinati con ogni piattaforma sostenente per assicurare il suo verticale inoltre, alcuni dispositivi ausiliari (essere citato più successivamente) sono installati e sull'unità di azionamento inoltre è installato sulla tavola di sostegno (3);

Oltre a formare l'intera linea, il piatto di collegamento inoltre pricipalmente svolge il ruolo di appoggio il dispositivo di rotolamento guidante e del commutatore di viaggio: il dispositivo di rotolamento guidante si distribuisce sull'intero piatto di collegamento, che pricipalmente svolge un ruolo della guida per il pattino commovente; la biella pricipalmente svolge il ruolo di rafforzamento della rigidità del piatto di collegamento:.

dispositivo commovente orizzontale

Il principio di lavoro di questa parte è stato detto precedentemente, messo semplicemente, il dispositivo della cremagliera nell'unità di azionamento determina lo scorrevole commovente per guidare il pezzo in lavorazione per muoversi orizzontalmente. Vale la pena di citare che il blocchetto di posizionamento installato sul pattino mobile pricipalmente svolge il ruolo di posizionamento del pezzo in lavorazione e la forma del blocchetto di posizionamento per la parete laterale dei modelli differenti è inoltre differente. Se volete saldare la parete laterale di altri modelli, dovete soltanto sostituire il blocchetto di posizionamento. Altre parti non devono notevolmente essere modificate. Rispetto al dispositivo di trasmissione tradizionale, questo metodo più ulteriormente è stato messo a punto verso la flessibilità.
