Ingegneria della saldatura automatica Line/BIW del pavimento S311

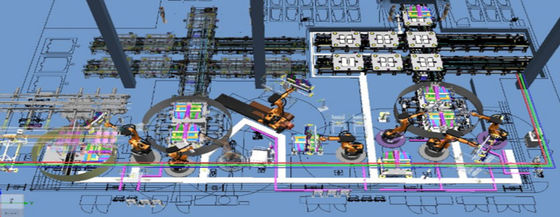

Linea di saldatura automatica del pavimento S311

Introduzione di progetto: 60JPH; 36 robot; tre modelli sulla stessa linea!

Nella fase iniziale dello sviluppo dell'automobile, le linee di produzione diritte (linee di produzione attraverso tipe semplificate) pricipalmente sono state utilizzate. Negli anni 60 e negli anni 70, accompagnanti le linee di produzione del dispositivo sono stati usati più spesso, ma dovuto la grande, struttura complessa e la grande inerzia dei dispositivi accompagnanti, di moto è difficile da realizzare le imperfezioni di produzione di multi-varietà e l'uso sostenente dei robot. Di conseguenza, nel mezzo ed in fine anni '1970, i costruttori di macchine importanti hanno migliorato le linee di produzione attraverso tipe. La linea di produzione attraverso tipa mezzi che il dispositivo di serraggio di posizionamento e (dispositivo) del pezzo in lavorazione è separato dal dispositivo di trasmissione fra le stazioni. La barretta di sollevamento di sostegno che ricambia la linea di saldatura è una linea di produzione attraverso tipa comunemente usata. Questa linea di produzione pricipalmente comprende le seguenti parti: pezzo in lavorazione che preme e sistema di posizionamento, dispositivo di trasmissione fra le stazioni ed il trasporto del sistema di sollevamento della barretta.

linea di produzione mescolantesi automatica del Multi-modello

La forma di questa linea di produzione è basicamente la stessa di quella della linea di produzione automatica del unico modello. La differenza principale è che la linea di produzione di saldatura principale adotta il lavoro a catena misto del multi-modello, generalmente 1 - 3 modelli. Il dispositivo di assemblea adotta il metodo speciale del collegamento in serie per ogni modello. Il costo di investimento di questa attrezzatura è relativamente alto ed i dispositivi di assemblea indipendenti e le relazioni di trasporto circostanti di ogni necessità di modello di soddisfare le richieste della capacità di produzione di intera linea e la flessibilità dell'attrezzatura è povera e l'efficienza di investimento dell'attrezzatura di automazione è bassa.

L'altro modo è di usare un dispositivo rotatorio quadrilatero, che commuta automaticamente la produzione corrispondente secondo i modelli differenti ed il manipolatore realizza l'assemblea automatica. La sua forma principale è indicata nella figura 7. Per quanto riguarda il dispositivo del sotto-insieme del pavimento, è mosso generalmente fuori della linea di saldatura principale per installare indipendente la linea. La linea di saldatura principale è solitamente un dispositivo di saldatura della riparazione eccezione fatta per il dispositivo di assemblea, che è più facile da dividere con i modelli multipli.
