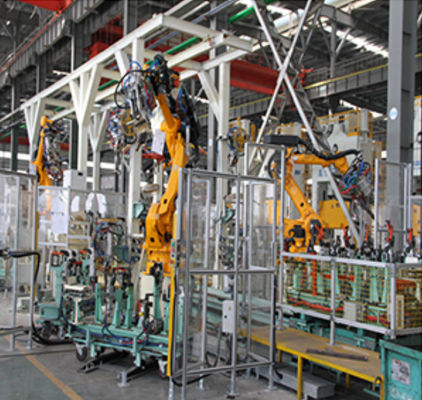

Isola di saldatura del lavoro del sotto-insieme del pavimento della parte posteriore M432

Isola di saldatura del lavoro del sotto-insieme del pavimento della parte posteriore M432

Punti culminanti di caso: 1. rinnovamento dei dispositivi attuali con basso costo ed il breve ciclo; 2. C'è molti tipi di commutazioni flessibili dei dispositivi e commutazione automatica di varie tenaglie di saldatura; 4 robot, una stazione di controllo matrice, 22 insiemi dei dispositivi; 10 stazioni.

Analisi per principio di funzionamento e della struttura del dispositivo di trasmissione della linea di produzione di saldatura dell'automobile

Seguire prende il dispositivo di trasmissione della catena di montaggio del pannello laterale dell'automobile come esempio per analizzare dettagliatamente il suo principio di funzionamento e della struttura

Il dispositivo di trasmissione della catena di montaggio del pannello laterale di certo tipo di veicolo adotta una quattro-stazione che ricambia il dispositivo della barretta, che può realizzare il movimento orizzontale e verticale. L'analisi di funzione e della struttura di ogni sotto-insiem'è come segue:

Dispositivo di bloccaggio dell'amplificatore

Complessivamente dispositivi di bloccaggio di 4 amplificatori sono installati nella linea di saldatura dispositivo di trasmissione, che si distribuiscono rispettivamente ad entrambe l'estremità del telaio di sollevamento, pricipalmente per attenuare e chiudere il movimento a chiave orizzontale «dello scorrevole commovente». Il processo specifico è: quando «lo scorrevole commovente» si accinge al movimento all'estremità del dispositivo di trasmissione, contatta con l'amplificatore per rallentare la velocità del movimento: quando «i movimenti dello scorrevole commovente» verso l'estremità del dispositivo di trasmissione, l'opzione di viaggio ordina il cilindro per premere e riparare sul commovente il blocchetto di limite sul piatto dello scorrevole svolge così un ruolo chiudente. Il dispositivo realizza l'inizio lento ed i requisiti di movimento lenti di arresto del dispositivo di trasmissione della linea di saldatura dell'automobile e si accerta del funzionamento sicuro ed affidabile del dispositivo di trasmissione.

dispositivi di sicurezza

Questo dispositivo è nel complesso dispositivo di trasmissione installato 3 e la sua funzione principale è di sollevare sull' intera «struttura con il crick di sollevamento» per facilitare la manutenzione dai lavoratori.
