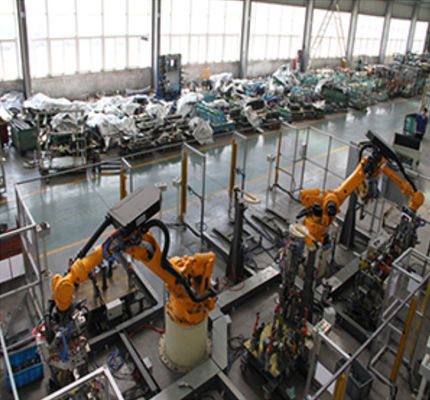

Punti culminanti di caso: 1. rinnovamento dei dispositivi attuali con basso costo ed il breve ciclo; 2. Ci sono molti tipi di commutazioni flessibili dei dispositivi, commutazione automatica di varie tenaglie di saldatura, 4 robot ed una stazione di controllo matrice, 27 insiemi dei dispositivi e 16 stazioni.

Analisi per principio di funzionamento e della struttura del dispositivo di trasmissione della linea di produzione di saldatura dell'automobile

Prendendo il dispositivo di trasmissione dell'assemblea di pannello laterale dell'automobile come esempio, la suoi struttura e principio di lavoro saranno analizzati dettagliatamente sotto.

Il dispositivo di trasmissione della catena di montaggio del pannello laterale di certo tipo di veicolo adotta una quattro-stazione che ricambia il dispositivo della barretta, che può realizzare il movimento orizzontale e verticale. L'analisi di funzione e della struttura di ogni sotto-insiem'è come segue:

dispositivo commovente orizzontale

Il principio di lavoro di questa parte è stato detto precedentemente, messo semplicemente, il dispositivo della cremagliera nell'unità di azionamento determina lo scorrevole commovente per guidare il pezzo in lavorazione per muoversi orizzontalmente. Vale la pena di citare che il blocchetto di posizionamento installato sul pattino mobile pricipalmente svolge il ruolo di posizionamento del pezzo in lavorazione e la forma del blocchetto di posizionamento per la parete laterale dei modelli differenti è inoltre differente. Se volete saldare la parete laterale di altri modelli, dovete soltanto sostituire il blocchetto di posizionamento. Altre parti non devono notevolmente essere modificate. Rispetto al dispositivo di trasmissione tradizionale, questo metodo più ulteriormente è stato messo a punto verso la flessibilità.

La struttura del bordo basso di ogni stazione

Le basi di appoggio di ogni stazione sono collegate insieme tramite i piatti di collegamento per formare il dispositivo sostenente di intera linea di saldatura dell'automobile, che deve sostenere sia l'intero dispositivo di trasmissione che il dispositivo di saldatura. Inoltre, per assicurarsi che il dato del dispositivo e le parti del corpo siano coerenti, disegni il righello di dato sul bordo basso secondo il dato di progettazione. Il dispositivo di livellamento nella la figura pricipalmente svolge un ruolo nel livellamento del dispositivo di trasmissione intero.

Che cosa è stato presentato sopra è la struttura principale del dispositivo di trasmissione e ci sono alcuni dispositivi ausiliari oltre a questo.
