Linea principale flessibile che salda ingegneria di System/BIW

Linea principale flessibile sistema della saldatura

1. Introduzione trattata:

Il sistema flessibile principale del cavo di saldatura è pricipalmente di ultimare i lavori di saldatura e dell'assemblea del corpo più basso, della parete laterale, del tetto e di altre assemblee. È possibile commutare le linee di produzione flessibili per più di 4 tipi di modelli; facendo uso delle tecnologie di base quali l'assemblea flessibile hub tipa, l'assemblea flessibile magazzino tipa e l'assemblea flessibile del robot, con trasformazione tecnica, il ciclo di produzione può essere aumentato a 65JPH ed il tasso di automazione può raggiungere 95%. sopra.

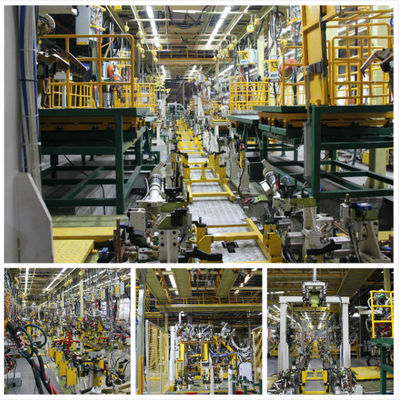

Pic1

Pic2

2. Caso di progetto:

Pic1-4

3. Il trend di sviluppo della linea di produzione di saldatura dell'automobile

Attualmente, il trend di sviluppo delle automobili del mondo proviene da fabbricazione in serie a produzione del piccolo-lotto e di multi-varietà. Per soddisfare le estese e diverse esigenze dei consumatori dell'automobile e per adattarsi alla concorrenza feroce nel mercato dell'automobile, i costruttori di macchine importanti nel mondo continuano a accorciare il ciclo di modello del cambiamento, per accelerare l'aggiornamento dei tipi di veicolo, in modo dalla linea di saldatura moderna dell'automobile sta diventando gradualmente più flessibile nella funzione.

In un in senso stretto, la linea di produzione flessibile si riferisce generalmente alla produzione mista di vari modelli. I vari modelli possono regolare arbitrariamente la proporzione di intero modello secondo i cambiamenti nella richiesta del mercato e nell'ambito dei locali che l'uscita totale rimane identicamente. Vari dispositivi di trasmissione flessibili quali le linee circolari al suolo ellittiche e le linee circolari superiori e più basse elevate (secondo le indicazioni della figura 9) è comparso successivamente. Per esempio: il T100S/FINR ASSYLINE di Daewoo Motor Corporation della Corea del Sud è di produrre le carrozzerie di tre modelli differenti di T-100, della porta 3 porta, 4 porta e 5, nel flusso misto sulla stessa linea di trasmissione.

4. Analisi del principio di funzionamento e della struttura del dispositivo di trasmissione della linea di produzione di saldatura dell'automobile

Seguire prende il dispositivo di trasmissione della catena di montaggio del pannello laterale dell'automobile come esempio per analizzare dettagliatamente il suo principio di funzionamento e della struttura

Il dispositivo di trasmissione della catena di montaggio del pannello laterale di certo tipo di veicolo adotta una quattro-stazione che ricambia il dispositivo della barretta, che può realizzare il movimento orizzontale e verticale.
