Pavimento flessibile che salda ingegneria di System/BIW

Sistema di saldatura del pavimento flessibile

1. Introduzione trattata:

La linea di saldatura del pavimento sistema flessibile pricipalmente ultima i lavori di saldatura e dell'assemblea della parte anteriore, dei pavimenti medi e posteriori e del compartimento di motore. La linea del pavimento può realizzare la commutazione flessibile di due tipi di modelli. Facendo uso della tecnologia di base della tavola di scivolamento flessibile e del sistema di commutazione spaccato, la superficie coperta media e la superficie coperta posteriore possono essere saldate insieme in una linea. Il ciclo di produzione può essere 60JPH ed il tasso di automazione può raggiungere più di 90%.

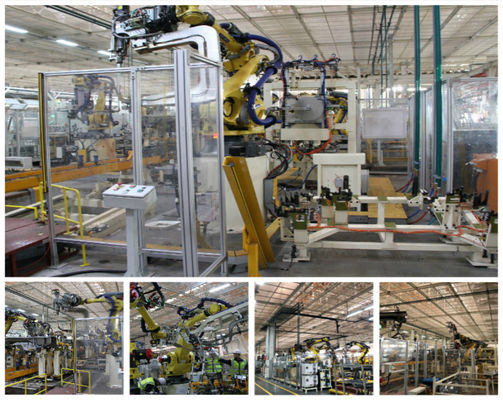

Pic1

Pic2

2. Caso di progetto:

Pic1-3

1. Accompagnamento del carrello attraverso la linea di produzione

La forma tipica di questa linea di produzione è indicata nella figura 4. Adotta generalmente gli stessi dispositivi carrello tipi in quantità differente ed è guidata da una catena ad una stazione predeterminata. Dopo l'alimentazione manuale e la saldatura manuale, ogni carrozzeria è disposta sullo stessi dispositivo e posti di lavoro differenti. Completi l'assemblea. Questa forma di linea di produzione ha efficienza bassa di produzione, l'alta intensità di lavoro, di produzione linea del speciale di unico specie e l'accuratezza e la qualità dei prodotti non sono facili da garantire. È una forma comunemente usata di produzione negli inizi ed è generalmente adatto a produzione in serie debole.

2. Linea di produzione automatica per il singolo veicolo

La forma tipica della linea di produzione è indicata nella figura 5. Generalmente usa i dispositivi speciali fissi e coopera con i manipolatori per saldatura automatica e l'assemblea. I materiali automaticamente sono trasportati e messi dentro dalle gru e ricambiando la navetta le macchine sono usate spesso per il trasporto del prodotto fra ogni stazione. È caratterizzata da alta efficienza di produzione, dall'alto livello di automazione e dalla qualità stabile, ma è ancora una linea di produzione di unico specie.

3. linea di produzione mista automatica del Multi-modello

La forma di questa linea di produzione è basicamente la stessa di quella della linea di produzione automatica del unico modello. La differenza principale è che la linea di produzione di saldatura principale adotta il lavoro a catena misto del multi-modello, generalmente 1 - 3 modelli. Il dispositivo di assemblea adotta il metodo speciale del collegamento in serie per ogni modello. Il costo di investimento di questa attrezzatura è relativamente alto ed i dispositivi di assemblea indipendenti e le relazioni di trasporto circostanti di ogni necessità di modello di soddisfare le richieste della capacità di produzione di intera linea e la flessibilità dell'attrezzatura è povera e l'efficienza di investimento dell'attrezzatura di automazione è bassa.

L'altro modo è di usare un dispositivo rotatorio quadrilatero, che commuta automaticamente la produzione corrispondente secondo i modelli differenti ed il manipolatore realizza l'assemblea automatica. La sua forma principale è indicata nella figura 7. Per quanto riguarda il dispositivo del sotto-insieme del pavimento, è mosso generalmente fuori della linea di saldatura principale per installare indipendente la linea. La linea di saldatura principale è solitamente un dispositivo di saldatura della riparazione eccezione fatta per il dispositivo di assemblea, che è più facile da dividere con i modelli multipli.
