Ingegneria del trasportatore Line/BIW di stoccaggio di WBS

Linea del trasportatore di stoccaggio di WBS

WBS che trasporta il sistema può permettere il trasporto ad angolo retto del pezzo da lavorare nello spazio 3D e l'unità di base in tutti i tipi è composta il sistema di trasporto con differenti funzioni, queste può realizzare lo scarico grezzo, multato scarico, il deposito invertito ed altre funzioni per finire la bufferizzazione ed il trasporto rapido del pezzo da lavorare. Controllato dallo SpA, l'automazione completa di trasporto può essere raggiunta. Le unità costituzionali principali includono il letto del rullo della elettrico cinghia, il letto frizionale del rullo, la curvatura girante del rullo, la navetta, la gru della pila, lo scivolo e l'altra attrezzatura.

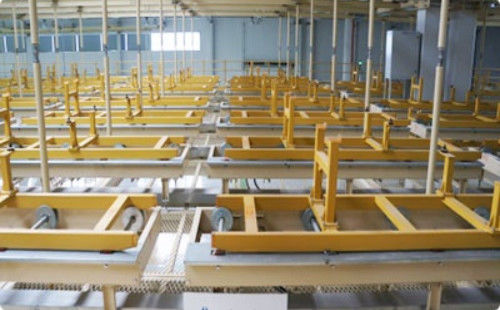

Immagine 1-2

1 il concetto della linea di stoccaggio

Solitamente, nel processo di produzione dell'automobile, fra le tre officine dell'officina di saldatura, l'officina della pittura e l'officina dell'assemblea finale, un'area di transito per il corpo bianco corpo e dipinto è installata fra due officine adiacenti.

Dopo che la saldatura del corpo è completata, il bianco corpo è trasferito dalla linea dicircolazione di saldatura del letto del rullo alla linea scivolo di stoccaggio tramite la macchina transfer forcella tipa e la macchina di sollevamento laterale durante la saldatura ed è trasportato all'area del magazzino di WBS della linea di stoccaggio. Realizzi le funzioni di trasporto, di immagazzinamento, di stoccaggio, di immagazzinamento e di inversione del bianco corpo e poi trasportarlo all'officina di verniciatura tramite il corridoio di saldatura e di verniciatura. Dopo il corpo dipinto è spruzzato, lo scivolo prende il veicolo al punto di trasferimento del corpo dipinto e dipinto e lo trasporta all'area del magazzino di PBS tramite il corridoio di verniciatura generale e realizza le funzioni di trasporto, di immagazzinamento, di stoccaggio, di diretto all'estero ed inversione del corpo dipinto nel PBS ed allora trasportato al punto finale di consegna della catena di montaggio. Il deposito adotta il letto di rotolamento di attrito che trasporta il metodo, che è usato per il trasporto, la separazione e la conservazione del corpo nel corpo bianco e dipinto.

2 tipi di linee di stoccaggio

La linea di stoccaggio di fabbrica di automobile comprende generalmente due depositi, WBS e PBS, che sono usati per lo stoccaggio, la separazione ed il trasporto dei corpi bianchi corpo e dipinti di vari modelli, in modo da facilitare gli squilibri dell'adattamento della produzione nella saldatura, nella pittura e nelle officine dell'assemblea.

WBS (corpo di saldatura Storge) si riferisce all'amplificatore ed al deposito fra l'officina di saldatura e l'officina di verniciatura nella fabbrica di automobile;

PBS (stoccaggio dipinto del corpo) si riferisce all'amplificatore ed al deposito fra l'officina di verniciatura e l'officina dell'assemblea nella fabbrica di automobile.

progettazione mista di memoria 3

È un nuovo tentativo di mescolare le linee di stoccaggio in impianti di produzione domestici dell'automobile. Una nuova linea domestica di stoccaggio del veicolo adibito al trasporto di persone di energia è divisa in due depositi, WBS e PBS (secondo le indicazioni della figura 1) ed è costruito sulla piattaforma del secondo piano dell'officina dell'assemblea. Può soddisfare le esigenze di memoria e del trasporto di vari modelli.

L'hardware della linea sistema di stoccaggio di scheduler pricipalmente comprende i server, i pc ed i terminali della lettura di RFID (secondo le indicazioni di figura 2). Fra loro, il server è collegato alla rete a anello dell'officina dell'assemblea ed all'intranet dell'impresa per facilitare l'interazione con i dati del sistema di MES, di informazioni del cliente e dello SpA. Il computer del PC è utilizzato per i dispositivi di sorveglianza di spedizione e di deposito dell'input di informazioni delle parti del corpo bianche corpo e dipinte come pure di PBS, di WBS. RFRD legge il terminale per identificare il numero di scivolo ed il codice di VIN nel chip di codice di scivolo, che è usato per la lettura e legare delle informazioni del corpo del veicolo.

PBS ha 5 vicoli con complessivamente 90 scanalature di stoccaggio, WBS ha 4 vicoli con complessivamente 64 scanalature di stoccaggio, compreso i vicoli fini di scarico, i vicoli ruvidi di scarico e le corsie di stoccaggio invertite, che possono essere saldate e dipinte flessibilmente in depositi di PBS e di WBS per stoccaggio temporaneo ed entrare flessibilmente nell'area fine di disposizione attraverso il magazzino inverso per soddisfare le esigenze di distribuzione di logistica e di pianificazione della produzione.
