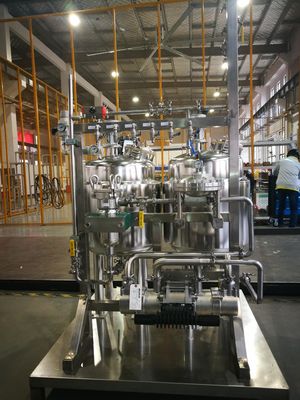

Sistema di circolazione della pittura/negozio di pittura automobilistico

Configurazione dell'impianto di alimentazione centralizzato della pittura

SN

Nome

Speciazione

Qty

Origine

Nota

Impianto di alimentazione di I. Paint

3 messi per l'iniettore, 12 messi per il soprabito, 1 messo per il chiaro cappotto. Negli insiemi di totale 16. Sotto è la configurazione per una messa. (conforme al requisito di cliente di colore)

High-Flo3: 1 pompa a pistone

Metta

Pittura di trasporto alla cabina di spruzzo, con la portata di 53L/min/32cpm (ricambiare) e di pressione dell'uscita massima 300 PSI, che possono completamente soddisfare le richieste di uso.

Scaffale di sostegno della pompa a pistone

per sostenere e riparare la pompa

Tubo flessibile dell'entrata per la pompa a pistone

Pc

3/4", collega la presa d'aria del modulo d'alimentazione al tubo di acciaio dell'aria compressa.

Palla valv139 dell'aria

e

Entrata per la pompa a pistone di 3:1. Aria in funzione e a riposo.

Componenti di triplo dell'aria

Usato per la pompa a pistone di 3:1. Trattamento di fonte di aria.

dispositivo di protezione di NO--caricamento

Usato per la pompa a pistone di 3:1. Quando non c'è materiale, proteggerà la pompa a pistone.

Componenti del collegamento aereo

Per il collegamento della conduttura dell'aria.

Macchinetta a mandata d'aria

Pc

Colleghi l'entrata di pompa del rifornimento della pittura al tubo di aria.

Tubo flessibile dell'entrata della pittura della pompa a pistone

Pc

1" collega l'entrata della pittura della pompa al carro armato di rifornimento della pittura, di sostegno dalla maglia d'acciaio.

Torre stabilizzata SUS

Usato per ridurre pulsazione della pittura e per stabilizzare pressione

Filtro a sacco

Usato per lo sbocco della pittura della pompa di 3:1, filtro a maglia 60-150, grande flusso. Fornito di anteriore e posteriore per farlo pressione i calibri dell'esposizione (valvole a sfera da entrambi i lati del filtro, possono essere chiuse per manutenzione e sostituzione, ecc.) e può essere giudicato se deve pulire secondo la differenza di pressione. 120-150 filtro per pittura metallica, filtro dalla maglia dalla maglia 50-75 per il cappotto dell'iniettore; resistenza della pressione 300psi

Valvola del rilascio della pittura

Usato quando manutenzione di bisogno del filtro, riparazione, tipo in due pezzi, resistenza della pressione 300psi

Metro di pressione della pittura

Cooperi con il filtro

Valvola a sfera completamente coperta di SUS

Usato insieme con il filtro ed il manometro, il tipo in due pezzi, resiste alla pressione 300 PSI

Tubo flessibile dello sbocco della pompa a pistone

Pc

Per la pompa di 3:1, resista alla pressione 500Psi, collegano lo sbocco della pittura della pompa alla conduttura di circolazione della pittura

Valvola di contropressione

Resista alla pressione 300 PSI, 1" ed il flusso massimo rate18L/minuto di campo di pressione della parte posteriore 15-200 PSI (0.3-14 barre) è installato all'estremità della conduttura di ritorno di circolazione del tubo principale della pittura per assicurare la pressione della pittura nella conduttura di circolazione.

Tubo flessibile di ritorno della pompa a pistone

Pc

3/8", resiste alla pressione 300Psi, collega la ritraccia di circolazione della pittura al secchio della pittura.

Valvola a sfera completamente coperta di SUS

Usato per la pompa di 3:1, 1" resistenza della pressione 500Psi. È usato per tagliare l'estremità della conduttura di circolazione della pittura e durante la valvola di mantenimento della riserva di pressione.

Altri accessori

Metta

Collegandosi per dipingere le condutture, SUS
