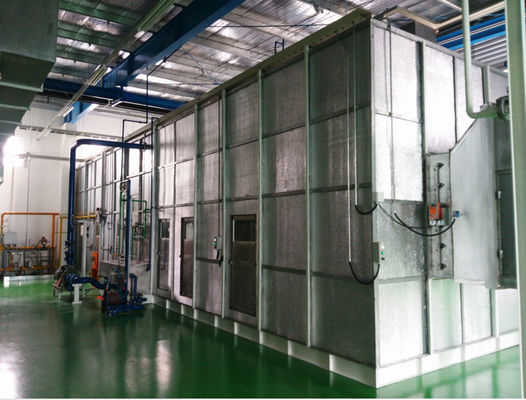

Aria che tratta unità/negozio di pittura automobilistico

1. Descrizione di progettazione

1-1. Unità della dotazione d'aria

L'unità della dotazione d'aria consiste di un alloggio galvanizzato della lamiera di acciaio, che accomoda i filtri da 2 strati, la rondella dell'aria, il condensatore, lo scambiatore di calore ed il fan del rifornimento.

L'aria fresca è estratta attraverso le feritoie, è filtrata attraverso rotolo o i filtri a sacco, è inondata nella sezione della rondella, è riscaldata dallo scambiatore di calore e poi si distribuisce all'area specificata.

1-2. Sistema di ventilazione

L'area di lavoro & le cabine sono arieggiate attraverso le unità separate della dotazione d'aria.

1-3. Filtro

I filtri a sacco o del piatto (livello 2) con la struttura d'acciaio si applicheranno.

1-4. Rondella dell'aria

La rondella dell'aria ha l'efficienza di saturazione di circa 85% o più e costruita in modo da non avere non rinviare dell'acqua spruzzata.

La rondella dell'aria comprende:

il carro armato, un eliminatore di 6 curvature, le intestazioni dello spruzzo, i tubi del supporto con gli ugelli, la pompa con il motore e l'invertitore, l'acqua che diffonde la linea, compongono la linea dell'alimentazione dell'acqua, la valvola a galleggiante, le valvole manuali, il passaggio pedonale di manutenzione (superiore e più basso), ecc.

Il carro armato è fatto di acciaio inossidabile 304L 3.0t interamente ha saldato a tenuta d'acqua ed ammobiliato di filtri della rete metallica di acciaio inossidabile, di spillatura necessaria per il collegamento di conduttura, di coperchio di carro armato, ecc.

Gli eliminatori dell'acqua è fatto del PVC ed i passaggi pedonali di manutenzione è fatto di acciaio inossidabile 304.

L'acqua che diffonde la linea, compone la linea dell'alimentazione dell'acqua, linea di drenaggio e la linea di straripamento è installata con le valvole, i filtri, la valvola a galleggiante, l'elettrovalvola a solenoide dell'acqua, i manometri, ecc. manuali.

I tubi e le valvole galvanizzati con i materiali ordinari (acciaio inossidabile) sono forniti per conduttura esterna.

I tubi della rondella ed i tubi del supporto sono fatti di acciaio inossidabile.

Gli ugelli spruzzatori sono fatti di poli resina del carbonato.

L'umidità relativa dell'aria del rifornimento direttamente è controllata tramite controllo dell'invertitore dei gruppi motopompa.

1-6. Fan della dotazione d'aria

I fan della dotazione d'aria sono tipo centrifugo che ha pale del profilo, adatte nella costruzione per il servizio industriale progettato.

La superficie interna ed esterna del fan è ricoperta di pittura a resina epossidica dopo lo scoppio sparato

Le curve di prestazione ed il dB previsto dei livelli acustici (A) tutti i fan sono presentati alla norma cinese

1-7. Linee di drenaggio e pratiche

Le linee pratiche, le linee industriali del rifornimento idrico ed i condotti di alimentazione dell'aria compressa utilizzano i tubi d'acciaio di galv.anized.

Le valvole, i regolatori di pressione, i filtri, i filtri, i manometri, ecc. manuali saranno forniti con queste linee ed i materiali ordinari (acciaio inossidabile) sono usati.

Le linee di drenaggio da ogni unità della dotazione d'aria sono installate ed introdotte alle fosse vicino.

Le linee di drenaggio sono costruite con tubi di acciaio dolce con il collegamento fIanged.
