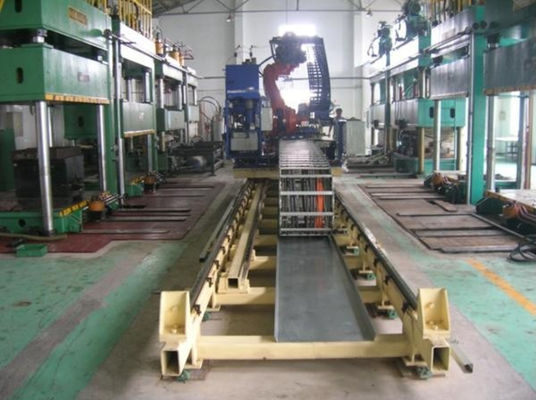

Sistema di camminata di asse del robot settimo

Sistema di camminata di asse del robot settimo

Con l'avanzamento della tecnologia, i prodotti del robot stanno diventando sempre più abbondanti e la loro prestazione autonoma sta migliorando costantemente. L'intera industria del robot continua a penetrare nelle profondità dell'industria. Sempre più i bisogni e gli scenari saranno scoperti e le nuove applicazioni ed i prodotti continueranno ad emergere. prodotti. Con la divulgazione continua delle applicazioni del robot industriale, i robot di settimo-asse stanno essendo gradualmente ampiamente usati. Il settimo asse inoltre è chiamato l'asse di camminata del robot. dovuto i requisiti differenti dell'ambiente dell'installazione e del luogo di lavoro, i requisiti tecnici del settimo asse sono inoltre differenti.

Il settimo asse del robot utilizza le rotaie di guida rettangolari ed i rulli duri come rotaie di guida di moto invece delle rotaie di guida lineari. Il vantaggio è che può fornire le rotaie di guida lineari affidabili, durevoli e a basso attrito, particolarmente adatto ad oggetti pesanti in attrezzatura mobile di automazione. Gli alloggi caratterizzano i rulli della pista con il rullo affusolato sigillato e senza manutenzione ed i cuscinetti a sfera profondi della scanalatura. Il binario di guida rettangolare è indurito integralmente e la terra di precisione, combinata con la cremagliera ed il riduttore per fornire un forte e settimo asse affidabile.

Questo settimo asse ha un'alta capacità portante, con una velocità di funzionamento massima di 4 m/s ed i rulli duri con la capacità portante assiale permettono al sistema di resistere alle forze assiali e radiali di impatto ed al danno accidentale. È facile da installare sulla settima asse di tutta la lunghezza e fornisce l'alto tempo di impiego.

I sedili sopportanti ad entrambe l'estremità della tavola dello scorrevole sono forniti di lubrificatori centralizzati. Queste unità ricoprono la ferrovia d'olio per massimizzare il tempo di impiego e le ruspe spianatrici rimuovono i detriti dalla superficie della ferrovia, compreso lo spruzzo della saldatura.

Il sedile sopportante ha una grande portata in tutte le direzioni e può essere fatto per avere una più grande portata nella direzione discendente secondo l'applicazione reale soddisfare le esigenze dei carichi utili pesanti. Questa struttura è ideale per le applicazioni robot, anche con i carichi cantilevered e le alte accelerazioni.

Ogni ruota sopportante sulla tavola dello scorrevole può essere cambiata facilmente per l'assemblea facile alla pista. Questa caratteristica unica notevolmente riduce la difficoltà di installazione e di manutenzione.
